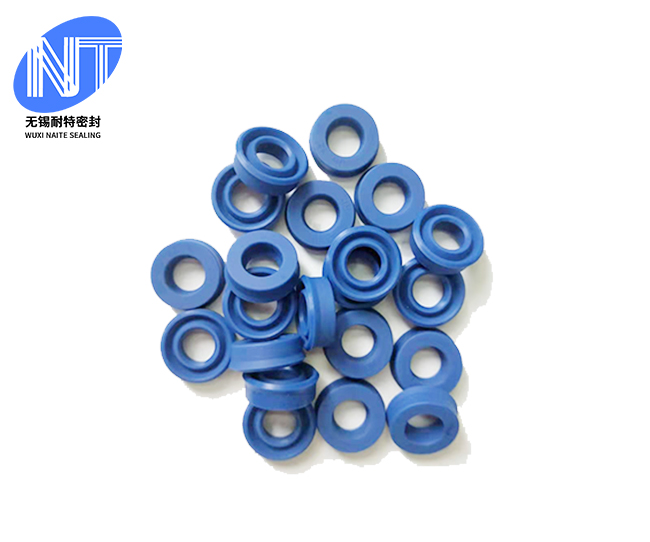

U型圈

所属分类：聚氨酯油缸圈系列
点击次数：
发布日期：2019/08/22
规格：
类型：
在线询价

详细介绍

U形圈主要用做液压缸中的活塞杆密封件,聚氨醋橡胶的U形圈是经过考验的元件,由于其良好的机械特性用在标准缸结构中,特别用于恶劣工作条件下的工程机械液压缸。
RU2系列U形圈是一种紧凑结构的双唇密封件。
紧凑型的RU2系列U形圈是专为小沟槽设计的。
即使系统压力很低,这种紧凑的结构形式仍能提供良好的密封效果，U形圈在动态密封区域有二道密封唇。带二道密封唇的结构形式改善了低系统压力时的泄漏特性。由于在两个密封唇之间行成了一个储油腔,当系统压力高于10 MPa时,摩擦却能相应减小。此外,二道密封唇可防止脏物从大气测进入系统内
U形圈-RU2系列U形圈-聚氨酯U型圈的优点
高压和低压下均有良好的密封效果
耐磨性好,磨损小-不受突加载荷的影响
-适合用于小沟槽-安装简单
技术数据
工作压力：40MPa
速度: 达0.5m/s
温度: 在矿物油中使用 -35℃至+110℃
介质: 矿物油
重要注意:
以上数据是值，并且不能同时使用。
例如压均取决于材料类型、压力、温度和间隙值。
温度范围也是根据介质。
特殊聚氨酯橡胶：邵氏A93颜色蓝绿色密骨间隙活塞杆与密封装置之间的径向间隙与工作压力和活塞杆直径有关。
聚氨酯U型圈型号规格，一般都参照日本华尔卡标准，日本NOK标准，美国派克标准，德国麦克标准，德国霞板标准，台湾DZ标准等。相比国标YX圈，存在更多规格，适合不同场合的使用。
供应UN,UHS,UNS,UHP,UNP,UHR,UNR,ODI,IDI,OSI,ISI,USI,USH,UHP,YXD,YXd系列标准的U型密封圈，所有型号均与NOK，华尔卡，DZ等标准通用。

Installation Dimension table based on Metric Size

公制沟槽尺寸(mm)

杆径d h9	沟槽底径D H10	槽宽L+0.2	H	C≥
20~50	d+8	6.3	5.7	3
20~50	d+10	6.3	5.7	3.5
20~100	d+8	7	6	3
20~150	d+8	7.5	6.5	3
20~150	d+10	7.5	6.5	3.5
20~100	d+10	8	7.2	3
20~150	d+10	8	7.2	3.5
20~150	d+8	8.5	7.5	3
20~150	d+10	8.5	7.5	3.5
20~200	d+8	9	8	3
20~50	d+10	9	8	3.5
20~100	d+8	10	9	3
20~100	d+10	10	9	3.5
20~100	d13	10.5	9.5	5
20~200	d+10	11	10	3.5
20~150	d+15	11	10	5
20~200	d+8	12.5	11.5	3
20~200	d+10	12.5	11.5	3.5
20~200	d+15	12.5	11.5	5
20~200	d+10	13	12	3.5
50~200	d+15	13	12	5
20~250	d+20	13	12	6.5
20~150	d+20	14.5	13.5	6.5
50~200	d+10	15	14.3	3.5
50~250	d+20	16	15	6.5
100~300	d+25	16	15	7
100~300	d+30	19	18	7
100~300	d+25	20	19	7
